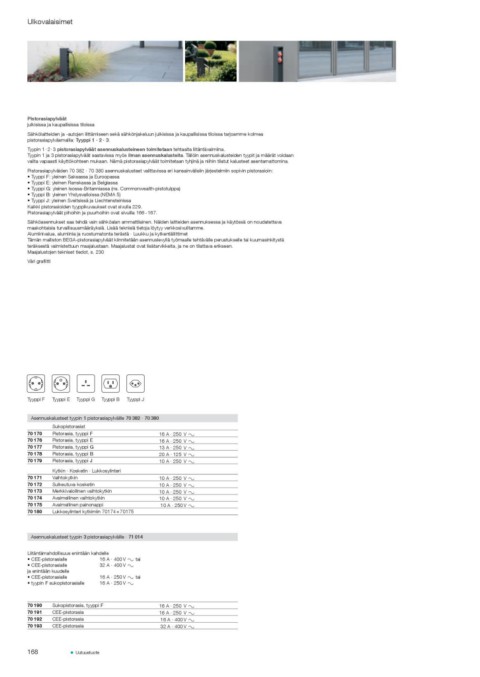

Page 168 - BEGA-luettelo-2019-FI
P. 168
Ulkovalaisimet
Pistorasiapylväät
julkisissa ja kaupallisissa tiloissa
Sähkölaitteiden ja -autojen liittämiseen sekä sähkönjakeluun julkisissa ja kaupallisissa tiloissa tarjoamme kolmea
pistorasiapylväsmallia: Tyyppi 1 · 2 · 3.
Tyypin 1 · 2 · 3 pistorasiapylväät asennuskalusteineen toimitetaan tehtaalta liitäntävalmiina.
Tyypin 1 ja 3 pistorasiapylväät saatavissa myös ilman asennuskalusteita. Tällöin asennuskalusteiden tyypit ja määrät voidaan
valita vapaasti käyttökohteen mukaan. Nämä pistorasiapylväät toimitetaan tyhjinä ja niihin tilatut kalusteet asentamattomina.
Pistorasiapylväiden 70 382 · 70 380 asennuskalusteet valittavissa eri kansainvälisiin järjestelmiin sopivin pistorasioin:
• Tyyppi F: yleinen Saksassa ja Euroopassa
• Tyyppi E: yleinen Ranskassa ja Belgiassa
• Tyyppi G: yleinen Isossa-Britanniassa (ns. Commonwealth-pistotulppa)
• Tyyppi B: yleinen Yhdysvalloissa (NEMA 5)
• Tyyppi J: yleinen Sveitsissä ja Liechtensteinissa
Kaikki pistorasioiden tyyppikuvaukset ovat sivulla 229.
Pistorasiapylväät pihoihin ja puurhoihin ovat sivuilla 166 - 167.
Sähköasennukset saa tehdä vain sähköalan ammattilainen. Näiden laitteiden asennuksessa ja käytössä on noudatettava
maakohtaisia turvallisuusmääräyksiä. Lisää teknisiä tietoja löytyy verkkosivuiltamme.
Alumiinivalua, alumiinia ja ruostumatonta terästä · Luukku ja kytkentäliittimet
Tämän malliston BEGA-pistorasiapylväät kiinnitetään asennuslevyllä työmaalle tehtävälle perustukselle tai kuumasinkitystä
teräksestä valmistettuun maajalustaan. Maajalustat ovat lisätarvikkeita, ja ne on tilattava erikseen.
Maajalustojen tekniset tiedot, s. 230
Väri grafiitti
Tyyppi F Tyyppi E Tyyppi G Tyyppi B Tyyppi J
Asennuskalusteet tyypin 1 pistorasiapylväille 70 382 · 70 380
70 170 Sukopistorasiat 16 A · 250 V y €
70 176 Pistorasia, tyyppi F 16 A · 250 V y 44,10
70 177 Pistorasia, tyyppi E 13 A · 250 V y 49,50
70 178 Pistorasia, tyyppi G 20 A · 125 V y 51,60
70 179 Pistorasia, tyyppi B 10 A · 250 V y 114,50
Pistorasia, tyyppi J 178,10
70 171 Kytkin · Kosketin · Lukkosylinteri 10 A · 250 V y 46,10
70 172 Vaihtokytkin 10 A · 250 V y 47,50
70 173 Sulkeutuva kosketin 10 A · 250 V y 65,00
70 174 Merkkivalollinen vaihtokytkin 10 A · 250 V y 140,10
70 175 Avaimellinen vaihtokytkin 10 A · 250 V y 133,50
70 180 Avaimellinen painonappi 51,20
Lukkosylinteri kytkimiin 70174 + 70175
€
Asennuskalusteet tyypin 3 pistorasiapylväille · 71 014 23,60
50,20
Liitäntämahdollisuus enintään kahdelle 65,80
16 A · 400 V y tai 80,60
• CEE-pistorasialle 32 A · 400 V y
• CEE-pistorasialle
ja enintään kuudelle 16 A · 250 V y tai
• CEE-pistorasialle 16 A · 250 V y
• tyypin F sukopistorasialle
70 190 Sukopistorasia, tyyppi F 16 A · 250 V y
70 191 CEE-pistorasia 16 A · 250 V y
70 192 CEE-pistorasia 16 A · 400 V y
70 193 CEE-pistorasia 32 A · 400 V y
168 • Uutuustuote
