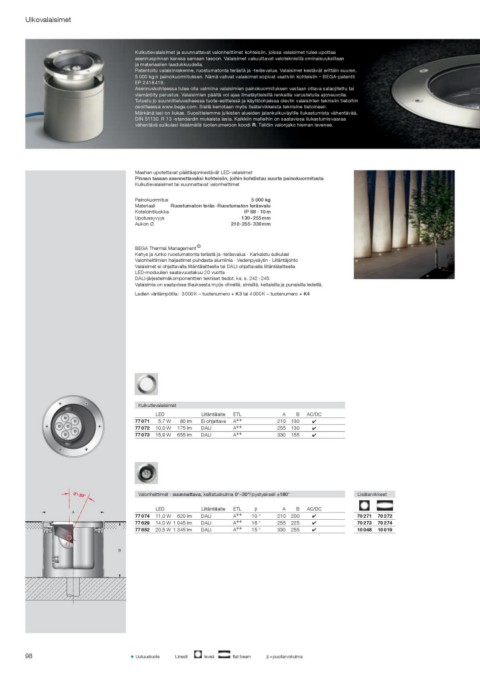

Page 98 - BEGA-luettelo-2019-FI

Ulkovalaisimet

Kulkutievalaisimet ja suunnattavat valonheittimet kohteisiin, joissa valaisimet tulee upottaa
asennuspinnan kanssa samaan tasoon. Valaisimet vakuuttavat valoteknisillä ominaisuuksillaan
ja materiaalien laadukkuudella.
Patentoitu valaisinrakenne, ruostumatonta terästä ja -teräsvalua. Valaisimet kestävät erittäin suuren,
5}000}kg:n painokuormituksen. Nämä vahvat valaisimet sopivat vaativiin kohteisiin – BEGA-patentti
EP 2 418 419.
Asennuskohteessa tulee olla valmiina valaisimien painokuormituksen vastaan ottava salaojitettu tai
viemäröity perustus. Valaisimien päältä voi ajaa ilmatäytteisillä renkailla varustetulla ajoneuvolla.
Tutustu jo suunnitteluvaiheessa tuote-esitteissä ja käyttöohjeissa oleviin valaisinten teknisiin tietoihin
osoitteessa www.bega.com. Siellä kerrotaan myös lisätarvikkeista teknisine tietoineen.
Märkänä lasi on liukas. Suosittelemme julkisten alueiden jalankulkuväylille liukastumista vähentävää,
DIN 51130 R 13 -standardin mukaista lasia. Kaikkiin malleihin on saatavissa liukastumisvaaraa
vähentävä sulkulasi lisäämällä tuotenumeroon koodi R. Tällöin valonjako hieman levenee.

Maahan upotettavat päältäajonkestävät LED-valaisimet
Pinnan tasaan asennettavaksi kohteisiin, joihin kohdistuu suurta painokuormitusta
Kulkutievalaisimet tai suunnattavat valonheittimet

Painokuormitus 5}000}kg

Materiaali Ruostumaton teräs · Ruostumaton teräsvalu

Kotelointiluokka IP 68 · 10 m

Upotussyvyys 130 - 255 mm

Aukon Ø 210 · 255 · 330 mm

BEGA Thermal Management ®
Kehys ja runko ruostumatonta terästä ja -teräsvalua · Karkaistu sulkulasi
Valonheittimien heijastimet puhdasta alumiinia · Vedenpysäytin · Liitäntäjohto
Valaisimet ei ohjattavalla liitäntälaitteella tai DALI-ohjattavalla liitäntälaitteella
LED-moduulien saatavuustakuu 20 vuotta
DALI-järjestelmäkomponenttien tekniset tiedot, ks. s. 242 - 245.
Valaisimia on saatavissa tilauksesta myös vihreillä, sinisillä, keltaisilla ja punaisilla ledeillä.

Ledien värilämpötila: 3 000 K – tuotenumero + K3 tai 4 000 K – tuotenumero + K4

Kulkutievalaisimet

LED Liitäntälaite ETL AB AC/DC €
5,7 W Ei ohjattava A++ 210 130
77 071 80 lm DALI A++ 255 130 ✔ 977,30
77 072 10,0 W 175 lm DALI A++ 330 155
77 073 15,9 W 655 lm ✔ 1 268,90

✔ 1 654,30

Valonheittimet · suunnattava, kallistuskulma 0°–30°/ pystyakseli ±180° Lisätarvikkeet

A LED Liitäntälaite ETL β A B AC/DC €
77 074 11,0 W 620 lm A++ 10 °
DALI A++ 16 ° 210 200 ✔ 1 135,80 70 271 70 272

77 629 14,0 W 1}045 lm DALI A++ 15 ° 255 225 ✔ 1 382,70 70 273 70 274

77 852 20,5 W 1}345 lm DALI 330 255 ✔ 1 790,10 10 048 10 019

B

98 • Uutuustuote Linssit leveä flat beam β = puoliarvokulma
