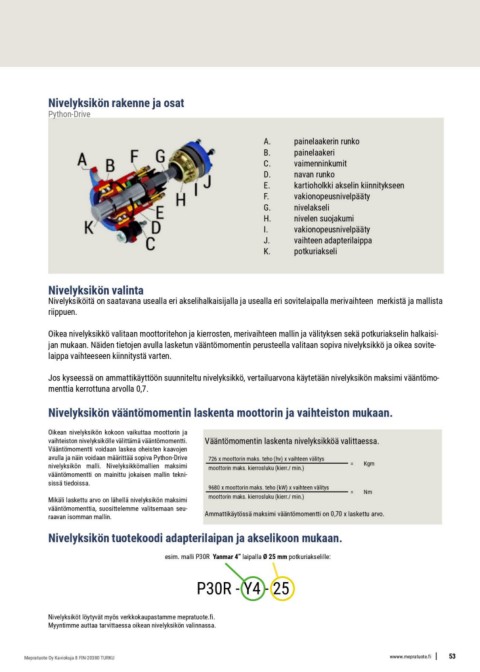

Page 55 - SMALL-Mepratuote-tuoteluettelo-akselisto-osat-2025

Nivelyksikön rakenne ja osat

Python-Drive

A. painelaakerin runko
B. painelaakeri
C. vaimenninkumit
D. navan runko
E. kartioholkki akselin kiinnitykseen
F. vakionopeusnivelpääty
G. nivelakseli
H. nivelen suojakumi
I. vakionopeusnivelpääty
J. vaihteen adapterilaippa
K. potkuriakseli

Nivelyksikön valinta

Nivelyksiköitä on saatavana usealla eri akselihalkaisijalla ja usealla eri sovitelaipalla merivaihteen merkistä ja mallista
riippuen.

Oikea nivelyksikkö valitaan moottoritehon ja kierrosten, merivaihteen mallin ja välityksen sekä potkuriakselin halkaisi-
jan mukaan. Näiden tietojen avulla lasketun vääntömomentin perusteella valitaan sopiva nivelyksikkö ja oikea sovite-
laippa vaihteeseen kiinnitystä varten.

Jos kyseessä on ammattikäyttöön suunniteltu nivelyksikkö, vertailuarvona käytetään nivelyksikön maksimi vääntömo-
menttia kerrottuna arvolla 0,7.

Nivelyksikön vääntömomentin laskenta moottorin ja vaihteiston mukaan.

Oikean nivelyksikön kokoon vaikuttaa moottorin ja Vääntömomentin laskenta nivelyksikköä valittaessa.
vaihteiston nivelyksikölle välittämä vääntömomentti.
Vääntömomentti voidaan laskea oheisten kaavojen 726 x moottorin maks. teho (hv) x vaihteen välitys = Kgm
avulla ja näin voidaan määrittää sopiva Python-Drive moottorin maks. kierrosluku (kierr./ min.)
nivelyksikön malli. Nivelyksikkömallien maksimi
vääntömomentti on mainittu jokaisen mallin tekni- 9680 x moottorin maks. teho (kW) x vaihteen välitys = Nm
sissä tiedoissa. moottorin maks. kierrosluku (kierr./ min.)

Mikäli laskettu arvo on lähellä nivelyksikön maksimi Ammattikäytössä maksimi vääntömomentti on 0,70 x laskettu arvo.
vääntömomenttia, suosittelemme valitsemaan seu-
raavan isomman mallin.

Nivelyksikön tuotekoodi adapterilaipan ja akselikoon mukaan.

esim. malli P30R Yanmar 4” laipalla Ø 25 mm potkuriakselille:

P30R - Y4 - 25

Nivelyksiköt löytyvät myös verkkokaupastamme mepratuote.fi.
Myyntimme auttaa tarvittaessa oikean nivelyksikön valinnassa.
