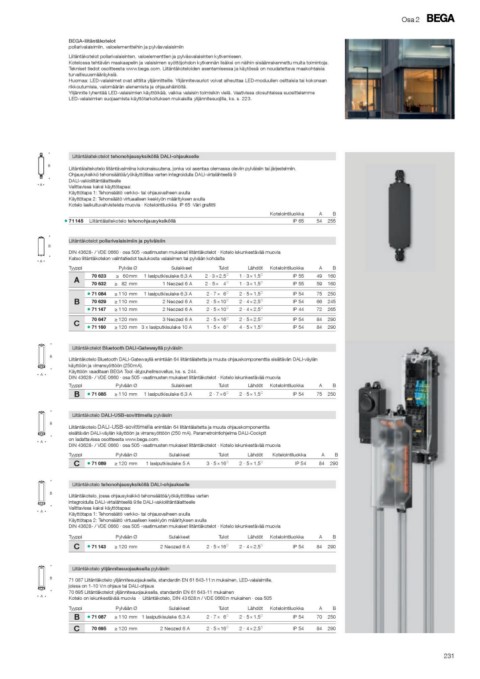

Suositusvähittäishinta ilman arvonlisäveroa Osa 2
231
BEGA-liitäntäkotelot
pollarivalaisimiin, valoelementteihin ja pylväsvalaisimiin
Liitäntäkotelot pollarivalaisinten, valoelementtien ja pylväsvalaisinten kytkemiseen.
Kotelossa tehtävän maakaapelin ja valaisimen syöttöjohdon kytkennän lisäksi on näihin sisäänrakennettu muita toimintoja.
Tekniset tiedot osoitteesta www.bega.com. Liitäntäkoteloiden asentamisessa ja käytössä on noudatettava maakohtaisia
turvallisuusmääräyksiä.
Huomaa: LED-valaisimet ovat alttiita ylijännitteille. Ylijännitevauriot voivat aiheuttaa LED-moduulien osittaisia tai kokonaan
rikkoutumisia, valomäärän alenemista ja ohjaushäiriöitä.
Ylijännite lyhentää LED-valaisimien käyttöikää, vaikka valaisin toimisikin vielä. Vaativissa olosuhteissa suosittelemme
LED-valaisimien suojaamista käyttötarkoituksen mukaisilla ylijännitesuojilla, ks. s. 223.
Liitäntälaitekotelot tehonohjausyksiköllä DALI-ohjaukselle
B Liitäntälaitekotelo liitäntävalmiina kokonaisuutena, jonka voi asentaa olemassa oleviin pylväisiin tai järjestelmiin.
A Ohjausyksikkö tehonsäätöä/yökäyttötilaa varten integroidulla DALI-virtalähteellä 9
DALI-vakioliitäntälaitteelle
Valittavissa kaksi käyttötapaa:
Käyttötapa 1: Tehonsäätö verkko- tai ohjausvaiheen avulla
Käyttötapa 2: Tehonsäätö virtuaalisen keskiyön määrityksen avulla
Kotelo lasikuituvahvisteista muovia · Kotelointiluokka IP 65 ·Väri graƄitti
71 145 Liitäntälaitekotelo tehonohjausyksiköllä Kotelointiluokka AB
IP 65 54 255
Liitäntäkotelot pollarivalaisimiin ja pylväisiin
B DIN 43628- / VDE 0660 · osa 505 -vaatimusten mukaiset liitäntäkotelot · Kotelo iskunkestävää muovia
A Katso liitäntäkotelon valintatiedot taulukosta valaisimen tai pylvään kohdalta
Tyyppi 70 623 Pylväs Ø Sulakkeet Tulot Lähdöt Kotelointiluokka AB
70 632 ≥ 60 mm 1 lasiputkisulake 6,3 A 2 · 3 × 2,59 1 · 3 × 1,59 IP 55 49 160
A ≥ 82 mm 2 · 5 × 49 1 · 3 × 1,59 IP 55 59 160
1 Neozed 6 A
75 250
71 084 ≥ 110 mm 1 lasiputkisulake 6,3 A 2 · 7 × 69 2 · 5 × 1,59 IP 54 66 245
2 · 5 × 109 2 · 4 × 2,59 IP 54 72 265
B 70 629 ≥ 110 mm 2 Neozed 6 A 2 · 5 × 109 2 · 4 × 2,59 IP 44
84 290
71 147 ≥ 110 mm 2 Neozed 6 A 84 290
C 70 647 ≥ 120 mm 3 Neozed 6 A 2 · 5 × 169 2 · 5 × 2,59 IP 54
1 · 5 × 69 4 · 5 × 1,59 IP 54
71 160 ≥ 120 mm 3 x lasiputkisulake 10 A
Liitäntäkotelot Bluetooth DALI-Gatewayllä pylväisiin
B Liitäntäkotelo Bluetooth DALI-Gatewayllä enintään 64 liitäntälaitetta ja muuta ohjauskomponenttia sisältävän DALI-väylän
A käyttöön ja virransyöttöön (250 mA).
Käyttöön vaaditaan BEGA Tool -älypuhelinsovellus, ks. s. 244.
DIN 43628- / VDE 0660 · osa 505 -vaatimusten mukaiset liitäntäkotelot · Kotelo iskunkestävää muovia
Tyyppi Pylvään Ø Sulakkeet Tulot Lähdöt Kotelointiluokka A B
250
B 71 085 ≥ 110 mm 1 lasiputkisulake 6,3 A 2 · 7 × 69 2 · 5 × 1,59 IP 54 75
Liitäntäkotelo DALI-USB-sovittimella pylväisiin
B Liitäntäkotelo DALI-USB-sovittimella enintään 64 liitäntälaitetta ja muuta ohjauskomponenttia
A sisältävän DALI-väylän käyttöön ja virransyöttöön (250 mA). Parametrointiohjelma DALI-Cockpit
on ladattavissa osoitteesta www.bega.com.
DIN 43628- / VDE 0660 · osa 505 -vaatimusten mukaiset liitäntäkotelot · Kotelo iskunkestävää muovia
Tyyppi Pylvään Ø Sulakkeet Tulot Lähdöt Kotelointiluokka AB
≥ 120 mm 1 lasiputkisulake 5 A 3 · 5 × 169 2 · 5 × 1,59 IP 54 84 290
C 71 089
Liitäntäkotelo tehonohjausyksiköllä DALI-ohjaukselle
B Liitäntäkotelo, jossa ohjausyksikkö tehonsäätöä/yökäyttötilaa varten
A integroidulla DALI-virtalähteellä 9:lle DALI-vakioliitäntälaitteelle
Valittavissa kaksi käyttötapaa:
Käyttötapa 1: Tehonsäätö verkko- tai ohjausvaiheen avulla
Käyttötapa 2: Tehonsäätö virtuaalisen keskiyön määrityksen avulla
DIN 43628- / VDE 0660 · osa 505 -vaatimusten mukaiset liitäntäkotelot · Kotelo iskunkestävää muovia
Tyyppi Pylvään Ø Sulakkeet Tulot Lähdöt Kotelointiluokka AB
≥ 120 mm 2 Neozed 6 A 2 · 5 × 169 2 · 4 × 2,59 IP 54 84 290
C 71 143
Liitäntäkotelo ylijännitesuojauksella pylväisiin
B 71 087 Liitäntäkotelo ylijännitesuojauksella, standardin EN 61 643-11:n mukainen, LED-valaisimille,
A joissa on 1-10 V:n ohjaus tai DALI-ohjaus
70 695 Liitäntäkotelot ylijännitesuojauksella, standardin EN 61 643-11 mukainen
Kotelo on iskunkestävää muovia · Liitäntäkotelo, DIN 43 628:n / VDE 0660:n mukainen · osa 505
Tyyppi Pylvään Ø Sulakkeet Tulot Lähdöt Kotelointiluokka AB
2 · 7 × 69 70 250
B 71 087 ≥ 110 mm 1 lasiputkisulake 6,3 A 2 · 5 × 1,59 IP 54
84 290
C 70 695 ≥ 120 mm 2 Neozed 6 A 2 · 5 × 169 2 · 4 × 2,59 IP 54
