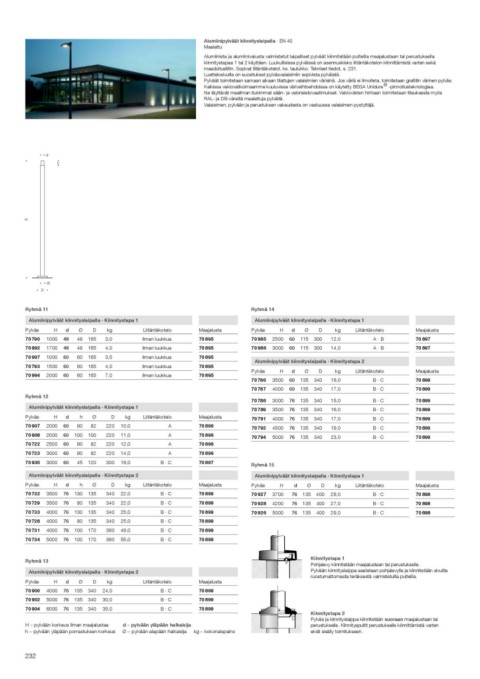

Page 233 - BEGA-luettelo-2019-FI
P. 233
Suositusvähittäishinta ilman arvonlisäveroa Alumiinipylväät kiinnityslaipalla · EN 40
Maalattu
d
h Alumiinista ja alumiinivalusta valmistetut laipalliset pylväät kiinnitetään pulteilla maajalustaan tai perustuksella
kiinnitystapaa 1 tai 2 käyttäen. Luukullisissa pylväissä on asennuskisko liitäntäkotelon kiinnittämistä varten sekä
H maadoitusliitin. Sopivat liitäntäkotelot, ks. taulukko. Tekniset tiedot, s. 231.
Luettelosivuilla on suositukset pylväsvalaisimiin sopivista pylväistä.
Pylväät toimitetaan samaan aikaan tilattujen valaisimien värisinä. Jos väriä ei ilmoiteta, toimitetaan graƄitin värinen pylväs.
Kaikissa vakiovalikoimaamme kuuluvissa värivaihtoehdoissa on käytetty BEGA Unidure ® -pinnoitusteknologiaa.
Ne täyttävät maailman tiukimmat sään- ja valonsietovaatimukset. Vakiovärien hintaan toimitetaan tilauksesta myös
RAL- ja DB-väreillä maalattuja pylväitä.
Valaisimen, pylvään ja perustuksen vakaudesta on vastuussa valaisimen pystyttäjä.
Ø
D
Ryhmä 11 Ryhmä 14
Alumiinipylväät kiinnityslaipalla · Kiinnitystapa 1 Alumiinipylväät kiinnityslaipalla · Kiinnitystapa 1
Pylväs H d Ø D kg Liitäntäkotelo Maajalusta Pylväs Hd Ø D kg Liitäntäkotelo Maajalusta
773,90
70 790 1000 48 48 165 3,0 ilman luukkua 172,10 70 895 54,70 70 985 2500 60 115 300 12,0 A·B 885,80 70 897 208,70
70 992 1700 48 48 165 4,0 ilman luukkua 214,90 70 895 54,70 70 986 3000 60 115 300 14,0 A·B 70 897 208,70
70 997 1000 60 60 165 3,5 ilman luukkua 190,20 70 895 54,70 Alumiinipylväät kiinnityslaipalla · Kiinnitystapa 2
70 793 1500 60 60 165 4,0 ilman luukkua 202,20 70 895 54,70 Pylväs Hd Ø D kg Liitäntäkotelo Maajalusta
70 994 2000 60 60 165 7,0 ilman luukkua 262,60 70 895 54,70 70 786 3500 60 135 340 16,0 B · C 1 109,50 70 899 426,60
70 787 4000 60 135 340 17,0 B · C 1 162,40 70 899 426,60
Ryhmä 12 70 788 3000 76 135 340 15,0 B · C 1 049,70 70 899 426,60
70 789 3500 76 135 340 16,0 B · C 1 131,10 70 899 426,60
Alumiinipylväät kiinnityslaipalla · Kiinnitystapa 1 70 791 4000 76 135 340 17,0 B · C 1 182,50 70 899 426,60
70 792 4500 76 135 340 19,0 B · C 1 393,30 70 899 426,60
Pylväs Hd h Ø D kg Liitäntäkotelo Maajalusta 70 794 5000 76 135 340 23,0 B · C 1 448,90 70 899 426,60
70 907 2000 60 90 82 220 10,0 A 425,20 70 896 65,10
70 908 2000 60 100 100 220 11,0 A 461,80 70 896 65,10
70 722 2500 60 90 82 220 12,0 A 469,90 70 896 65,10
70 723 3000 60 90 82 220 14,0 A 503,60 70 896 65,10
70 930 3000 60 45 120 300 18,0 B · C 779,60 70 897 208,70 Ryhmä 15
Alumiinipylväät kiinnityslaipalla · Kiinnitystapa 2 Alumiinipylväät kiinnityslaipalla · Kiinnitystapa 1
Pylväs Hd h Ø D kg Liitäntäkotelo Maajalusta Pylväs H d Ø D kg Liitäntäkotelo Maajalusta
70 732 3500 76 130 135 340 22,0 B · C 1 067,70 70 899 426,60 70 927 3700 76 135 400 26,0 B · C 1 528,50 70 898 320,30
70 729 3500 76 80 135 340 22,0 B · C 1 067,70 70 899 426,60 70 928 4200 76 135 400 27,0 B · C 1 624,30 70 898 320,30
70 733 4000 76 130 135 340 25,0 B · C 1 093,00 70 899 426,60 70 926 5000 76 135 400 29,0 B · C 1 714,40 70 898 320,30
70 728 4000 76 80 135 340 25,0 B · C 1 093,00 70 899 426,60
70 731 4000 76 100 170 360 49,0 B · C 1 694,90 70 899 426,60
70 734 5000 76 100 170 360 55,0 B · C 1 853,40 70 899 426,60
Ryhmä 13 Kiinnitystapa 1
Pohjalevy kiinnitetään maajalustaan tai perustukselle.
Alumiinipylväät kiinnityslaipalla · Kiinnitystapa 2 Pylvään kiinnityslaippa asetetaan pohjalevylle ja kiinnitetään sivuilta
ruostumattomasta teräksestä valmistetuilla pulteilla.
Pylväs H d Ø D kg Liitäntäkotelo Maajalusta
Kiinnitystapa 2
70 900 4000 76 135 340 24,0 B · C 985,60 70 899 426,60 Pylväs ja kiinnityslaippa kiinnitetään suoraan maajalustaan tai
perustukselle. Kiinnityspultit perustukselle kiinnittämistä varten
70 902 5000 76 135 340 30,0 B · C 1 228,80 70 899 426,60 eivät sisälly toimitukseen.
70 904 6000 76 135 340 35,0 B · C 1 410,20 70 899 426,60
H = pylvään korkeus ilman maajalustaa d = pylvään yläpään halkaisija
h = pylvään yläpään porrastuksen korkeus Ø = pylvään alapään halkaisija kg = kokonaispaino
232
