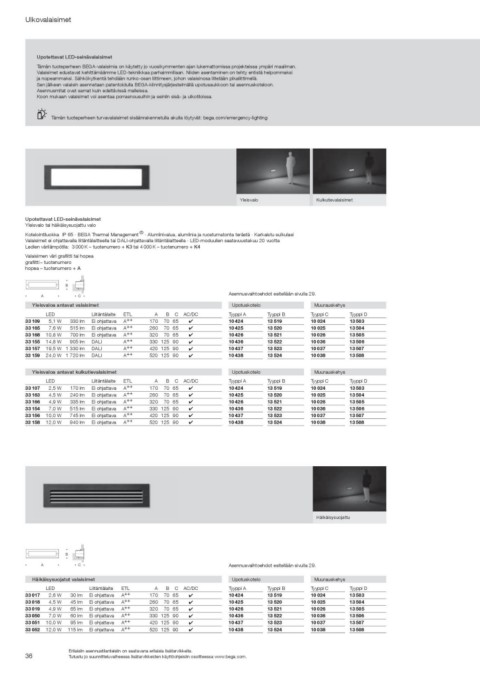

Page 36 - BEGA-luettelo-2019-FI

Ulkovalaisimet

Upotettavat LED-seinävalaisimet
Tämän tuoteperheen BEGA-valaisimia on käytetty jo vuosikymmenten ajan lukemattomissa projekteissa ympäri maailman.
Valaisimet edustavat kehittämäämme LED-tekniikkaa parhaimmillaan. Niiden asentaminen on tehty entistä helpommaksi
ja nopeammaksi. Sähkökytkentä tehdään runko-osan liittimeen, johon valaisinosa liitetään pikaliittimellä.
Sen jälkeen valaisin asennetaan patentoidulla BEGA-kiinnitysjärjestelmällä upotusaukkoon tai asennuskoteloon.
Asennusmitat ovat samat kuin edeltävissä malleissa.
Koon mukaan valaisimet voi asentaa porrasnousuihin ja seiniin sisä- ja ulkotiloissa.

Tämän tuoteperheen turvavalaisimet sisäänrakennetulla akulla löytyvät: bega.com/emergency-lighting

Yleisvalo Kulkutievalaisimet

Upotettavat LED-seinävalaisimet
Yleisvalo tai häikäisysuojattu valo

Kotelointiluokka IP 65 · BEGA Thermal Management ® · Alumiinivalua, alumiinia ja ruostumatonta terästä · Karkaistu sulkulasi
Valaisimet ei ohjattavalla liitäntälaitteella tai DALI-ohjattavalla liitäntälaitteella · LED-moduulien saatavuustakuu 20 vuotta
Ledien värilämpötila: 3 000 K – tuotenumero + K3 tai 4 000 K – tuotenumero + K4

Valaisimen väri grafiitti tai hopea
grafiitti – tuotenumero
hopea – tuotenumero + A

B

AC Asennusvaihtoehdot esitellään sivulla 29.

Yleisvaloa antavat valaisimet Upotuskotelo Muurauskehys

LED Liitäntälaite ETL A BC AC/DC € Tyyppi A € Tyyppi B € Tyyppi C € Tyyppi D €
5,1 W Ei ohjattava A++ 170 70 65 ✔ 205,50 10 424 43,50 10 024 42,70 13 503 35,20
33 109 7,6 W 330 lm Ei ohjattava A++ 260 70 65 ✔ 238,30 10 425 46,40 13 519 89,50 10 025 44,40 13 504 58,00
33 165 515 lm Ei ohjattava A++ 320 70 65 ✔ 257,50 10 426 52,40 10 026 45,70 13 505 40,40
33 168 10,8 W 700 lm DALI A++ 330 125 90 ✔ 346,60 10 436 70,10 13 520 106,00 10 036 54,50 13 506 45,80
33 155 14,8 W 905 lm DALI A++ 420 125 90 ✔ 379,10 10 437 75,60 10 037 57,40 13 507 51,80
33 157 19,5 W 1}330 lm DALI A++ 520 125 90 ✔ 417,50 10 438 82,00 13 521 116,70 10 038 78,50 13 508 54,00
33 159 24,0 W 1}720 lm
13 522 122,90

13 523 141,80

13 524 164,30

Yleisvaloa antavat kulkutievalaisimet Upotuskotelo Muurauskehys

LED Liitäntälaite ETL A BC AC/DC € Tyyppi A € Tyyppi B € Tyyppi C € Tyyppi D €
2,5 W Ei ohjattava A++ 170 70 65 ✔ 202,50 10 424 43,50 10 024 42,70 13 503 35,20
33 107 4,5 W 170 lm Ei ohjattava A++ 260 70 65 ✔ 237,10 10 425 46,40 13 519 89,50 10 025 44,40 13 504 58,00
33 163 4,9 W 240 lm Ei ohjattava A++ 320 70 65 ✔ 255,40 10 426 52,40 10 026 45,70 13 505 40,40
33 166 7,0 W 335 lm Ei ohjattava A++ 330 125 90 ✔ 333,00 10 436 70,10 13 520 106,00 10 036 54,50 13 506 45,80
33 154 515 lm Ei ohjattava A++ 420 125 90 ✔ 361,50 10 437 75,60 10 037 57,40 13 507 51,80
33 156 10,0 W 745 lm Ei ohjattava A++ 520 125 90 ✔ 407,70 10 438 82,00 13 521 116,70 10 038 78,50 13 508 54,00
33 158 12,0 W 940 lm
13 522 122,90

13 523 141,80

13 524 164,30

Häikäisysuojattu

B Asennusvaihtoehdot esitellään sivulla 29.
AC

Häikäisysuojatut valaisimet Upotuskotelo Muurauskehys

LED Liitäntälaite ETL A BC AC/DC € Tyyppi A € Tyyppi B € Tyyppi C € Tyyppi D €
2,6 W Ei ohjattava A++ 170 70 65 ✔ 191,70 10 424 43,50 10 024 42,70 13 503 35,20
33 017 4,5 W 30 lm Ei ohjattava A++ 260 70 65 ✔ 225,10 10 425 46,40 13 519 89,50 10 025 44,40 13 504 58,00
33 018 4,9 W 45 lm Ei ohjattava A++ 320 70 65 ✔ 235,90 10 426 52,40 10 026 45,70 13 505 40,40
33 019 7,0 W 65 lm Ei ohjattava A++ 330 125 90 ✔ 318,50 10 436 70,10 13 520 106,00 10 036 54,50 13 506 45,80
33 050 60 lm Ei ohjattava A++ 420 125 90 ✔ 349,60 10 437 75,60 10 037 57,40 13 507 51,80
33 051 10,0 W 95 lm Ei ohjattava A++ 520 125 90 ✔ 395,60 10 438 82,00 13 521 116,70 10 038 78,50 13 508 54,00
33 052 12,0 W 115 lm
13 522 122,90

13 523 141,80

13 524 164,30

36 Erilaisiin asennustilanteisiin on saatavana erilaisia lisätarvikkeita.
Tutustu jo suunnitteluvaiheessa lisätarvikkeiden käyttöohjeisiin osoitteessa www.bega.com.
