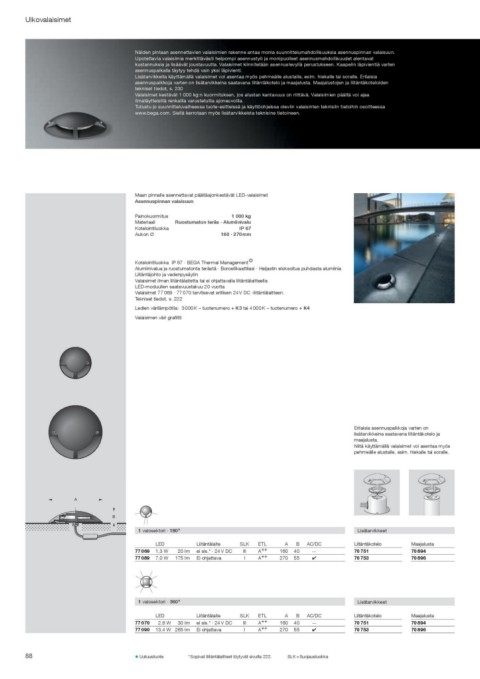

Page 88 - BEGA-luettelo-2019-FI

Ulkovalaisimet

Näiden pintaan asennettavien valaisimien rakenne antaa monia suunnittelumahdollisuuksia asennuspinnan valaisuun.
Upotettavia valaisimia merkittävästi helpompi asennustyö ja monipuoliset asennusmahdollisuudet alentavat
kustannuksia ja lisäävät joustavuutta. Valaisimet kiinnitetään asennuslevyllä perustukseen. Kaapelin läpivientiä varten
asennuspaikalla täytyy tehdä vain yksi läpivienti.
Lisätarvikkeita käyttämällä valaisimet voi asentaa myös pehmeälle alustalle, esim. hiekalle tai soralle. Erilaisia
asennuspaikkoja varten on lisätarvikkeina saatavana liitäntäkotelo ja maajalusta. Maajalustojen ja liitäntäkoteloiden
tekniset tiedot, s. 230
Valaisimet kestävät 1}000 kg:n kuormituksen, jos alustan kantavuus on riittävä. Valaisimien päältä voi ajaa
ilmatäytteisillä renkailla varustetuilla ajoneuvoilla.
Tutustu jo suunnitteluvaiheessa tuote-esitteissä ja käyttöohjeissa oleviin valaisinten teknisiin tietoihin osoitteessa
www.bega.com. Siellä kerrotaan myös lisätarvikkeista teknisine tietoineen.

Maan pinnalle asennettavat päältäajonkestävät LED-valaisimet
Asennuspinnan valaisuun

Painokuormitus 1}000}kg
Materiaali Ruostumaton teräs · Alumiinivalu
Kotelointiluokka
Aukon Ø IP 67

160 · 270 mm

Kotelointiluokka IP 67 · BEGA Thermal Management ®
Alumiinivalua ja ruostumatonta terästä · Borosilikaattilasi · Heijastin eloksoitua puhdasta alumiinia
Liitäntäjohto ja vedenpysäytin
Valaisimet ilman liitäntälaitetta tai ei ohjattavalla liitäntälaitteella
LED-moduulien saatavuustakuu 20 vuotta
Valaisimet 77 069 · 77 070 tarvitsevat erillisen 24 V DC -liitäntälaitteen.
Tekniset tiedot, s. 222

Ledien värilämpötila: 3 000 K – tuotenumero + K3 tai 4 000 K – tuotenumero + K4

Valaisimen väri grafiitti

Erilaisia asennuspaikkoja varten on
lisätarvikkeina saatavana liitäntäkotelo ja
maajalusta.
Niitä käyttämällä valaisimet voi asentaa myös
pehmeälle alustalle, esim. hiekalle tai soralle.

A

B

1 valosektori · 180° Lisätarvikkeet

77 069 LED 20 lm Liitäntälaite SLK ETL AB AC/DC € Liitäntäkotelo € Maajalusta €
77 089 1,3 W 175 lm ei sis.* · 24 V DC III A++ 160 40 — 332,10 70 751 65,10 70 894 49,80
7,0 W Ei ohjattava I A++ 270 55 ✔ 528,10 70 753 78,20 70 896 65,10

1 valosektori · 360° Lisätarvikkeet

77 070 LED Liitäntälaite SLK ETL AB AC/DC € Liitäntäkotelo € Maajalusta €
77 090 2,6 W 30 lm ei sis.* · 24 V DC III A++ 160 40 — 351,20 70 751 65,10 70 894 49,80
Ei ohjattava I A++ 270 55 ✔ 697,80 70 753 78,20 70 896 65,10
13,4 W 265 lm

88 • Uutuustuote * Sopivat liitäntälaitteet löytyvät sivulta 222. SLK = Suojausluokka
