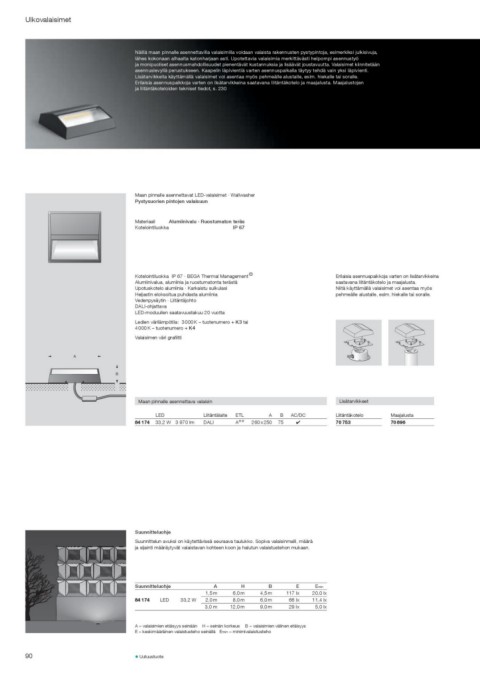

Page 90 - BEGA-luettelo-2019-FI

Ulkovalaisimet

Näillä maan pinnalle asennettavilla valaisimilla voidaan valaista rakennusten pystypintoja, esimerkiksi julkisivuja,
lähes kokonaan alhaalta katonharjaan asti. Upotettavia valaisimia merkittävästi helpompi asennustyö
ja monipuoliset asennusmahdollisuudet pienentävät kustannuksia ja lisäävät joustavuutta. Valaisimet kiinnitetään
asennuslevyllä perustukseen. Kaapelin läpivientiä varten asennuspaikalla täytyy tehdä vain yksi läpivienti.
Lisätarvikkeita käyttämällä valaisimet voi asentaa myös pehmeälle alustalle, esim. hiekalle tai soralle.
Erilaisia asennuspaikkoja varten on lisätarvikkeina saatavana liitäntäkotelo ja maajalusta. Maajalustojen
ja liitäntäkoteloiden tekniset tiedot, s. 230

Maan pinnalle asennettavat LED-valaisimet · Wallwasher
Pystysuorien pintojen valaisuun

Materiaali Alumiinivalu · Ruostumaton teräs

Kotelointiluokka IP 67

Kotelointiluokka IP 67 · BEGA Thermal Management ® Erilaisia asennuspaikkoja varten on lisätarvikkeina
Alumiinivalua, alumiinia ja ruostumatonta terästä saatavana liitäntäkotelo ja maajalusta.
Upotuskotelo alumiinia · Karkaistu sulkulasi Niitä käyttämällä valaisimet voi asentaa myös
Heijastin eloksoitua puhdasta alumiinia pehmeälle alustalle, esim. hiekalle tai soralle.
Vedenpysäytin · Liitäntäjohto
DALI-ohjattava
LED-moduulien saatavuustakuu 20 vuotta
Ledien värilämpötila: 3 000 K – tuotenumero + K3 tai
4 000 K – tuotenumero + K4
Valaisimen väri grafiitti

A

B

Maan pinnalle asennettava valaisin Lisätarvikkeet

LED Liitäntälaite ETL A B AC/DC € Liitäntäkotelo € Maajalusta €
84 174 33,2 W 3}970 lm A++ 260 x 250 75
DALI ✔ 662,90 70 753 78,20 70 896 65,10

Suunnitteluohje

Suunnittelun avuksi on käytettävissä seuraava taulukko. Sopiva valaisinmalli, määrä
ja sijainti määräytyvät valaistavan kohteen koon ja halutun valaistustehon mukaan.

Suunnitteluohje 33,2 W A H B E Emin
84 174 LED 1,5 m 6,0 m 4,5 m 117 lx 20,0 lx
2,0 m 8,0 m 6,0 m 11,4 lx
3,0 m 12,0 m 9,0 m 66 lx
29 lx 5,0 lx

A – valaisimien etäisyys seinään H – seinän korkeus B – valaisimien välinen etäisyys
E – keskimääräinen valaistusteho seinällä Emin – minimivalaistusteho

90 • Uutuustuote
